Antes de iniciar a configuração no programa é necessário identificar qual porta Paralela, também conhecida como porta de impressora, está disponível no seu computador.
Dependendo da versão do Windows os caminhos serão diferentes, mas o importante é chegar no ponto onde temos uma listagem de todo o hardware do computador.No exemplo abaixo (Windows XP) o gerenciador de dispositivos identificou uma porta LPT1.
 |
| Identificação da porta LPT1 no Windows XP. |
Passo 1
Na janela inicial do programa, clique em Track Setup em em seguida Expert Track Setup.
Passo 2
Na guia General, assinale a opção Parallel Port e em seguida clique no botão Configure.
 |
| Seleção da porta paralela. |
Track Name
Nome da Pista. Este nome aparecerá na tela de corrida.
Num Track Sections
Numero de seções (barras) que a pista tem. Pode ser utilizado o comprimento da pista (1 metro = 1 seção).
Imagem que aparecerá na tela de corrida. Geralmente um logotipo do clube ou loja.
Track Scale
Escala dos carros utilizados na pista. Serve para o calculo da velocidade.
Track Interface
Opções de interfaces reconhecidas pelo programa.
Para utilizar a Interface I-LPT-V1, assinale a opção Parallel Port e em seguida clique no botão Configure.
Passo 3
Na nova janela, preencha os itens, conforme orientação abaixo, Ao final da configuração, clique no botão Accept.
 |

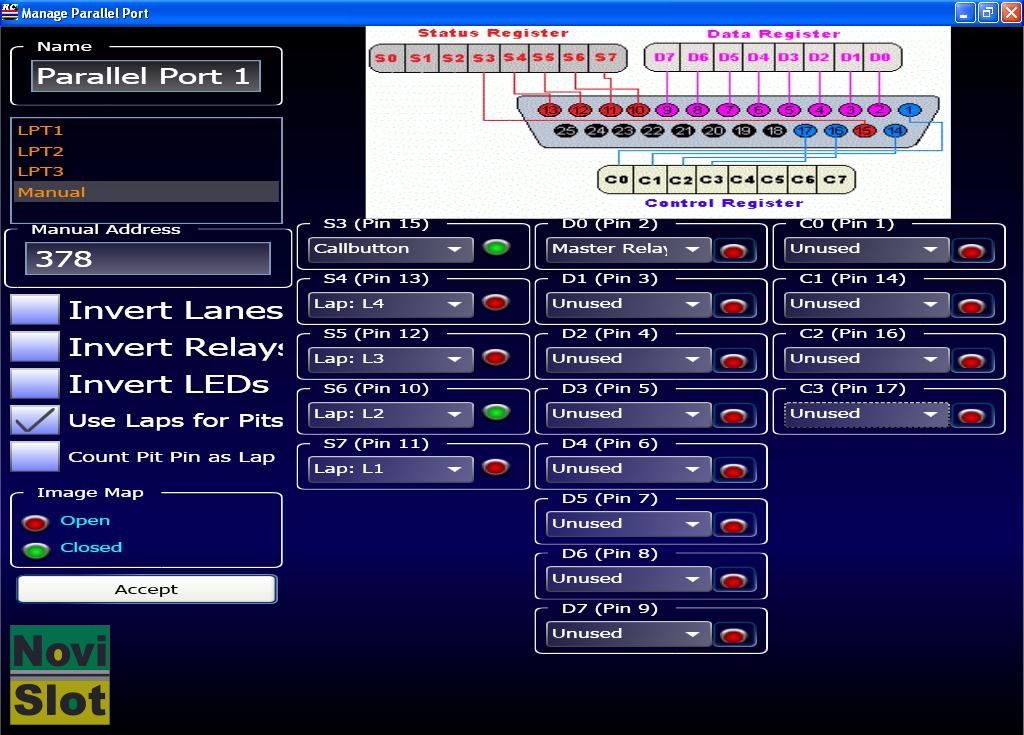

| Configuração final da porta paralela. |
Nome para esta conexão. Não é necessário alterar.
LPT1 / LPT2 / LPT3 / Manual
Selecione a porta paralela disponível em seu computador. Isto pode ser verificado através do painel de controle do Windows.
Em caso de dúvida, solicite a ajuda de um técnico em informática!
Manual Address
Só valido caso a opção anterior tenha sido Manual. Este endereço pode ser verificado através do painel de controle do Windows e é útil quando não utilizamos uma porta paralela nativa do computador.
Em caso de dúvida, solicite a ajuda de um técnico em informática!
Invert Lanes
Inverte o estado de reconhecimento dos sensores de volta. Assinale-o para utilizar com a interface I-LPT-V1.
Invert Relay
Inverte o estado para acionamento do relê. Para a interface I-LPT-V1 deixe desmarcado.
Invert LEDs
Inverte o estado para acionamento dos LEDs. Apenas utilizado quando tiver um semáforo externo de LEDs para largada.
Use Laps for pits
Usar o sensor de voltas como Pit Stop (para reabastecimento). Para a interface I-LPT-V1 deixe desmarcado.
Count Pit pin as Lap
Quando usar o sensor de Pit Stop (para reabastecimento) diferente do sensor de voltas. Para a interface I-LPT-V1 deixe desmarcado.
Image Map
Apenas uma referência. Algo do tipo Vermelho = Desligado / Verde = Ligado.
Serve para indicar o Status dos pinos a seguir, que devem estar configurados desta forma para utilização da interface I-LPT-V1:
S3 a S7 (Pinos do Status Register)
S3 (Pin 15) = Callbutton.
S4 (Pin 13) = Lap: L4.
S5 (Pin 12) = Lap: L3.
S6 (Pin 10) = Lap: L1.
S7 (Pin 11) = Lap: L2.
D0 a D7 (Pinos do Data Register)
D0 (Pin 2) = Master Relay.
D1 (Pin 3) = Unused.
D2 (Pin 4) = Unused.
D3 (Pin 5) = Unused.
D4 (Pin 6) = Unused.
D5 (Pin 7) = Unused.
D6 (Pin 8) = Unused.
D7 (Pin 9) = Unused.
C0 a C3 (Pinos do Control Register)
C0 (Pin 1) = Unused.
C1 (Pin 14) = Unused.
C2 (Pin 16) = Unused.
C3 (Pin 17) = Unused.
Dica: Observe que o estado dos pinos estão "vivos". Podemos utilizar esta tela como teste de conexão da pista com o computador.
Ao final da configuração, clique no botão Accept.
Passo 4
De volta a janela anterior, podemos concluir a configuração clicando no botão Update.
Caso deseje alterar mais alguma configuração da pista, clique na guia Lanes.
 |
| Janela de configuração da pista. |
Aqui você pode configurar outros detalhes da sua Pista
Clicando sobre uma das cores (Current Lanes), ao lado é listado o que está configurado.
Lane Color
Cor da Fenda. Valido apenas nomes de cores em inglês ou o código hexadecimal correspondente.
Veja tabela mais abaixo.
Lane Font Color
Cor da Fonte (letras / números). Valido apenas nomes de cores em inglês ou o código hexadecimal correspondente.
Veja tabela mais abaixo.
Lane Length
Comprimento da fenda em Pés (feet). Serve para calculo da velocidade.
1 pés equivale a 0,3048 metros.
1 metro equivale a 3,2808 pés.
Dica: Clique Clique aqui para ver um conversor on line.
Sempre que alterar um parâmetro, clique em seguida no botão Update Lane.
Para adicionar ou remover fendas, clique respectivamente em Add Lane ou Remove Lane.
Ao final da configuração, clique no botão Update.
Código de Cores
Para utilizar o código de cores em hexadecimal, não esqueça de incluir o "#" antes dos números.
