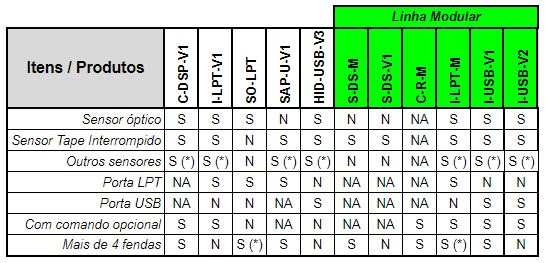

A tabela a seguir mostra um resumo dos produtos disponíveis bem como suas principais características.

Resumo dos produtos da NoviSlot
S = Sim.
N = Não.
NA = Não aplicado para este produto.
S (*) = Sim, mediante prévia modificação.



Produtos

Produtos exclusivos criados pela NoviSlot. Clique na imagem para ver mais detalhes.

I-USB-V2

Contador de voltas USB
Para uso com o Race Coordinator


HID-USB-V2

Contador de voltas USB
Para uso com o Lap Timer 2000


I-USB-V1

Contador de voltas USB modular
Para uso com o Race Coordinator

C-DSP-V1

Contador de voltas com display

SO-LPT

Contador de voltas com sensor óptico para porta paralela (LPT1)
Para uso com o Lap Timer 2000 ou Race Coordinator


I-LPT-V1

Contador de voltas completo para porta paralela (LPT1)
Para uso com o Lap Timer 2000 ou Race Coordinator


I-LPT-M

Contador de voltas modular para porta paralela (LPT1)
Para uso com o Lap Timer 2000 ou Race Coordinator


SAP-U-V1

Sistema Anti Parada para sensores do tipo Tape Interrompido

S-DS-M

Módulo sensor para Tape Interrompido

C-R-M e C-T-M

Módulo de comando para pista




Serviços

Alguns serviços prestados pela NoviSlot.

Serviços


Passo-a-Passo

Configurações de programas, tutoriais, dicas e tudo mais relacionado a montagem e ajustes aos produtos oferecidos.

Lap Timer 2000


Configuração do C-DSP-V1


Técnica

Artigos técnicos relacionados aos mais diversos itens sobre equipamentos e pistas.

Técnica


Montagens

Algumas montagens realizados pela NoviSlot que podem servir de inspiração na realização de seus projetos.

Montagens

® Autorama é marca registrada de Brinquedos Estrela S.A.

Ponte de Iluminação

Veja neste artigo como montar uma ponte de iluminação, para uso com os sensores ópticos dos produtos desenvolvidos pela NoviSlot, e utilizados em pistas do tipo Autorama®, para a contagem de voltas.

Ponte de iluminação sugerida neste artigo.
Apesar de existir outras opções para a detecção da passagem de um carro na pista, para a contagem de voltas, devido a sua simplicidade de instalação, a maioria opta pelo uso dos sensores ópticos.

A NoviSlot tem diversos equipamentos e opções, que utilizam esta tecnologia. Não deixe de fazer uma consulta para conhece-los.

NoviSlot
Contador de volas USB, para pistas com 2 fendas, utilizando sensores ópticos.
O principio de funcionamento do sistema com sensores ópticos é bastante simples. Quando o carro interrompe o feixe de luz, a sombra sobre o sensor indica para o sistema eletrônico a sua presença e desta forma é registrada a volta.
Para que isto funcione bem, alguns cuidados devem ser tomados tanto na fixação dos sensores na pista, quanto na iluminação do ambiente.

Uma solução prática para uma boa iluminação sobre os sensores, é utilizar uma luminária sobre a pista.
Apesar de eficiente, algumas vezes destoam do diorama da pista.

Opção de uso de uma luminária para iluminação dos sensores.
Outra opção bem mais elegante, porém um pouco mais difícil de achar, principalmente para pistas de 4 fendas, é a tradicional ponte no formato de um arco (pneu).
De qualquer forma ainda será necessária a inclusão da iluminação, fixada por baixo dela.

Opção de "luxo" para adaptar uma iluminação.
Neste artigo é apresentada uma forma simples de criar uma ponte de iluminação, com materiais fáceis de achar, e com um resultado, tanto funcional quanto estético, acima do esperado.

Materiais
1) Basicamente você vai precisar de uma canaleta de passagem de fio. Neste exemplo foi utilizado o modelo com tamanho 20 X 10 mm.

Canaleta de PVC para passagem de fios.
2) Quatro "cotovelos" de acabamento para curvas, sendo 2 internos e 2 externos.

Procure comprar todas as peças do mesmo fabricante, pois existem pequenas diferenças entre um fabricante e outro, que podem não encaixar corretamente.

Cotovelo interno para canaleta.

Cotovelo externo para canaleta.

3) Uma fita de LED para 12 volts.

Fita de LED.
4) Alguns metros de fio paralelo, polarizado. Este fio pode ser fino (0.5 mm) e deve ser bem flexível.

Fio polarizado.
Sobre a fita de LED
Existem diversas opções, mas dê preferencia aos modelos com LEDs de luz branca "fria".
Lembre-se que deve ser para 12 volts. Fitas de LED para "ligar na tomada", geralmente são emborrachadas e não permitem fracionamentos de pequenos pedaços.

Opte pelo tipo de luz "fria".
Outra dica é quanto ao tamanho dos LEDs da fita. Prefira os modelos com LEDs de maior tamanho, conhecidos como 5050 ou 5036.

Tamanho de alguns tipos de LEDs.
Passo 1
Corte 2 pedaços de 10 cm cada, da canaleta.
Estas peças serão a lateral da da ponte. Apesar da altura não ser crítica, tamanhos menores podem bater no teto de carros altos, como um caminhão e tamanhos maiores podem balançar e cair.

Duas peças de 10 cm da canaleta.
Passo 2
Em seguida meça a largura da sua pista, e corte mais um pedaço da canaleta, com cerca de 1 ou 2 cm maior.
Por exemplo, para pistas da Estrela, que tem 18 cm de largura, utilize um pedaço de 20 cm.
Para pistas da Estrela, com 4 fendas, utilize um pedaço de 38 cm.

Uma peça de 20 cm da canaleta.
Passo 3
Faça a montagem preliminar das peças para verificar se está tudo correto, e se necessário apare as rebarbas do plástico.

Montagem preliminar.
Passo 4
Em seguida deve ser preparada a fita de LED.
Será utilizado um ou dois pedaço pequenos, com o tamanho aproximado ao da largura da pista.
Porém observe que na fita de LED existe locais certos para corte. Neste modelo da foto, cada segmento tem 5 cm, desta forma a fita poderia ser cortada com 15 ou 20 cm.

A seta em vermelho mostra um dos pontos para o corte da fita.
Faça a soldagem do fio, vermelho no positivo (+) e preto no negativo (-).
Este fio deve ser ligado, seguindo a polaridade correta, na fonte de alimentação da pista ou se preferir, utilizando uma outra fonte de 12 volts só para isto.

Identificação do lado positivo, na fita de LED.

Se houver espaço na canaleta, pode ser utilizado dois pedaços da fita de LED, lado a lado.

Neste caso, a figura abaixo mostra uma sugestão para esta ligação. Importante observar a polaridade da fita.
No exemplo foi utilizado um recurso para diminuir a quantidade de fios para interligação. Observe que a fita de LED de um lado está invertida em relação ao outro pedaço (retângulos vermelhos).
A seta vermelha mostra um pequeno fio unindo os dois lados negativos da fita, e as setas brancas a ligação dos lados positivos.

Ligação de dois pedaços da fita de LED, lado a lado.
Passo 5
Existem duas formas de fazer a montagem da fita de LED na canaleta. Embutida ou aparente.
Na forma embutida, não é utilizada a parte de baixo da canaleta. A fita é presa "dentro" da canaleta.

Opção fixando a fita de LED por dentro da canaleta.
Na opção aparente, a fita é presa na parte de baixo da canaleta. Utilize a opção que mais lhe agrada ou que facilite a montagem e dê mais rigidez do conjunto.

Opção fixando a fita de LED por baixo da canaleta.
Opção de montagem com os LEDs da fita alternados.
Passo 6
Faça passagem do fio por uma das laterais. Observe que será necessário fazer um recorte ou (furo) para a passagem do fio, na parte superior, por dentro, e na parte inferior, por fora.

Recorte na lateral superior, para a passagem do fio.

Detalhe final do encaixe.

Recorte na parte inferior.

Dependendo do fabricante da canaleta, pode ser necessário colar as peças, para evitar desmontar tudo ao manusear a ponte.

Fim
O resultado deste trabalho, pode ser visto nas fotos a seguir.
Naturalmente a ponte de iluminação deve ser posicionada sobre os sensores da pista.

Montagem final. A seta mostra o local do sensor óptico.

Visto por baixo.
Montagem para uma pista de 4 fendas (Estrela, pintada de preto), utilizando
uma fonte de alimentação própria.

Neste detalhe podem ser observado algumas diferenças
entre as peças de fabricantes diferentes.

Dependendo do modelo de LED e da tensão da fonte de alimentação, é normal um leve aquecimento na fita de LED.
